正常动作曲线
道岔动作电流曲线图

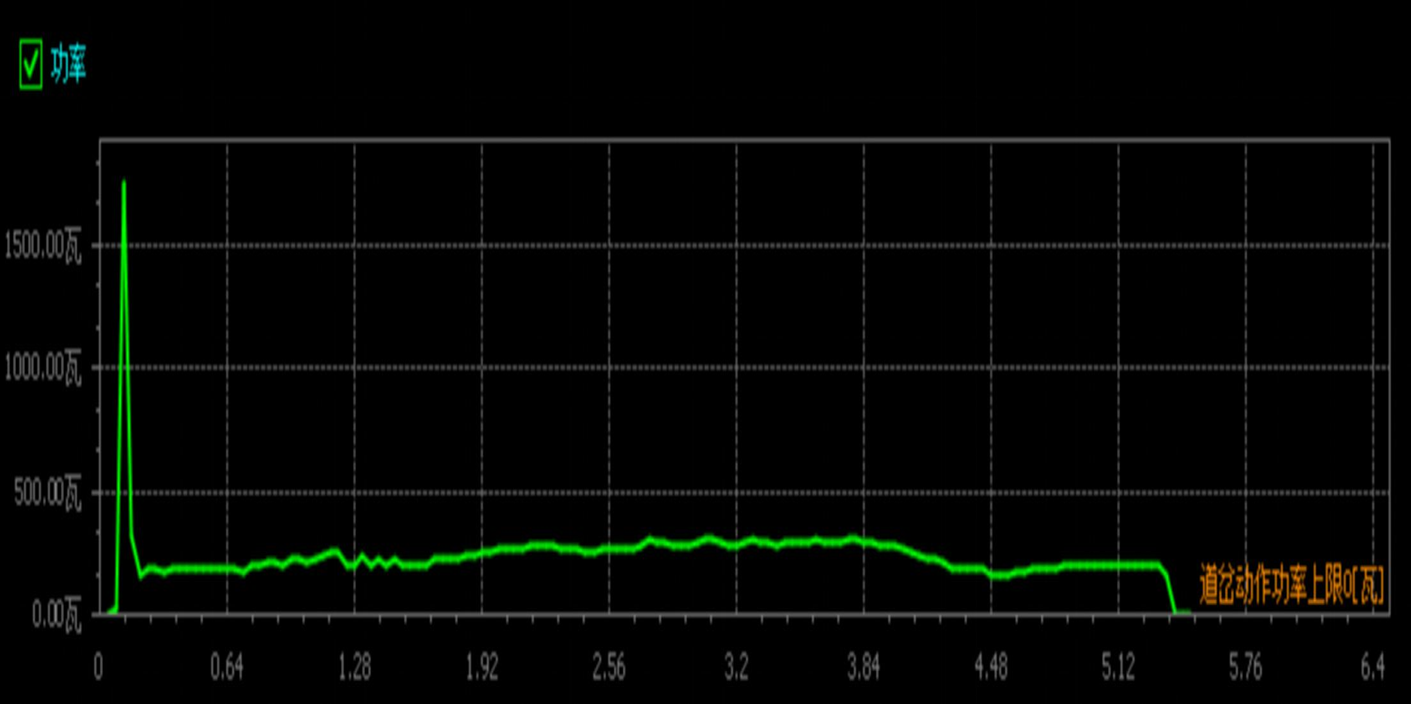

道岔动作功率曲线图
曲线分析
正常道岔动作电流曲线，道岔动作时间达5.8秒左右，曲线可分四段：道岔解锁阶段、道岔转换阶段、道岔锁闭阶段、1DQJ缓放阶段。
道岔解锁阶段：启动过程，由于电机本身特性，产生一个较大启动功率，当外锁闭装置解锁完成，但尖轨还未动作，此时电机负载变小，功率降低，故造成动作曲线解锁阶段会有一个尖波，后又迅速降低的过程。道岔动作电流曲线图还可以发现在大尖波之前，还有一个小尖波过程，这个阶段是1DQJ已吸起，但2DQJ还没有转极的过程，这个电流有0.5A左右。
道岔转换阶段：该阶段功率大小反应转换阻力，转换阻力越大，功率越大。
道岔锁闭阶段：虽然经现场实测，存在道岔锁闭阶段阻力（密贴力）比转换阶段阻力要大，但由于转辙机本身在道岔锁闭过程中会有增力效应的机械特性，即电机功率虽然没有增加，但对道岔尖轨有效推力变大。所以功率曲线从转换阶段到锁闭阶段，并没有特别显著变化。
1DQJ缓放阶段：该阶段，道岔转换完毕，机内动接点已转换到规定位置并断开启动电路，1DQJ自闭断开，1DQJ进入缓放状态。在1DQJ缓放时间内，转辙机电源380V还在向外输出，有两项（定位为X1、X2，反位为X1、X3）能经室外表示电路（经过二极管）沟通回路，从而生产电流，此时该电流曲线，即“小尾巴”长短取决于1DQJ缓放时间，“小尾巴”电流大小取决于表示回路电阻，一般为0.57A（I=380v*0.45/300Ω，未计算电缆芯线电阻值）左右。
道岔卡缺口/室外表示电路未沟通（二极管开路）故障
道岔动作电流曲线图
故障分析

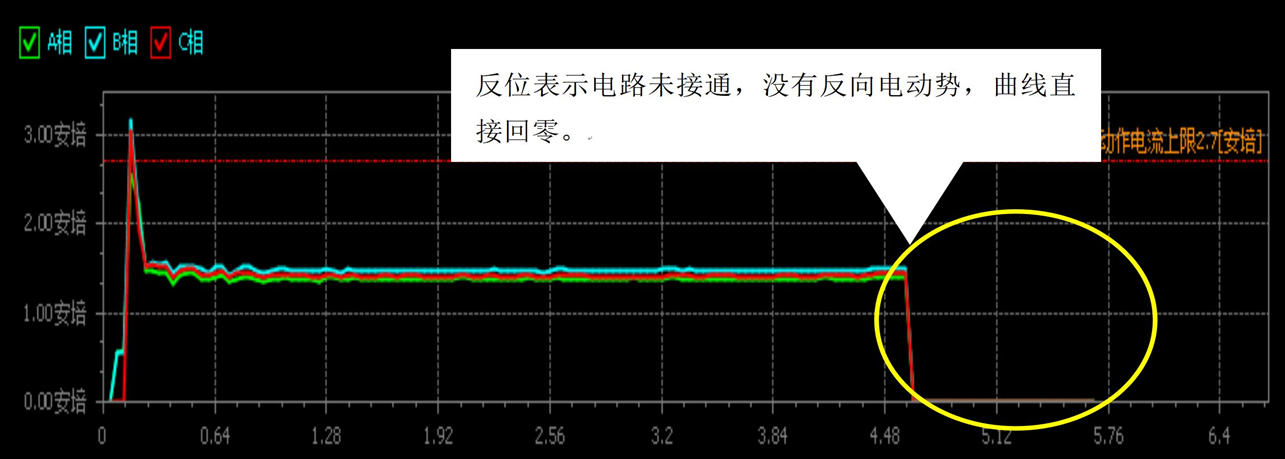

与正常道岔动作电流曲线比，1DQJ放缓阶段未出现“小尾巴”电流，该阶段电流直接回零。故障曲线表明故障时，道岔已转换到位，但无“小尾巴”电流，说明道岔到位后，室外表示电路未接通，380V两相电未能通过表示二极管形成回路。
需结合道岔缺口监测回放视频，根据故障时故障位缺口检查柱是否已落槽，判断故障具体类型。
- 若检查柱已落槽，为二极管开路故障。
- 若检查柱未落槽，为卡缺口故障。
室外二极管击穿故障
道岔动作电流曲线图
故障分析
与正常道岔动作电流曲线比，道岔解锁、转换和锁闭阶段一致，但1DQJ放缓阶段“小尾巴”电流明显升高（本案例“小尾巴”电流在0.85A左右）。该故障反操和定操的道岔动作电流曲线“小尾巴”电流故障现象基本一致。
还有一种现象也是相同故障：道岔解锁、转换和锁闭阶段正常，1DQJ放缓阶段“小尾巴”电流上下波动（因为二极管处于击穿边缘状态，性能下降）。
本故障可以预防，值班人员要每天多次查看道岔动作电流曲线“小尾巴”电流，正常情况都在0.5A左右。同时还可以查看表示直流电压日曲线，分析直流电压变化。若直流电压有下降趋势，则需要警惕，说明可能存在该故障（正常表示直流电压范围为18V-24V）。

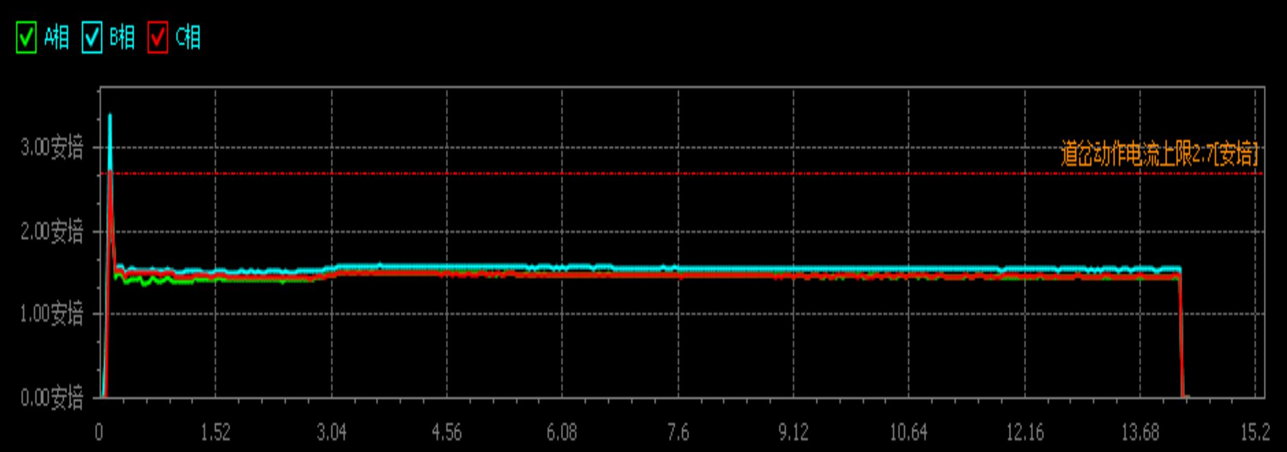

解锁卡阻
道岔动作电流曲线图
道岔动作功率曲线图
故障分析
道岔卡组可以分为三种情况：解锁卡阻、转换卡阻和锁闭卡阻。
单从故障道岔动作电流曲线，并不能准确分辨故障，需结合故障道岔动作功率曲线，进行分析。
故障道岔动作功率曲线上存在明显一点功率突然升高，且从该点往后至结束，一直处理高功率状态，无下降趋势。该功率突然升高点，则为道岔动作卡阻点，同时根据该卡阻点时间，可判断卡阻类型。

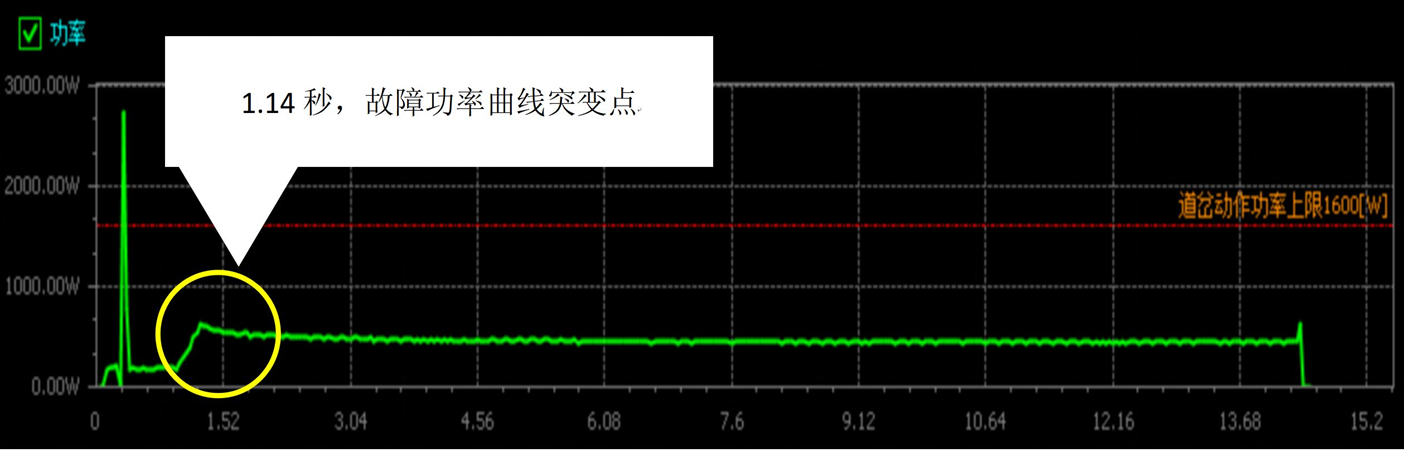

解锁阶段卡阻：ZDJ9转辙机完成机内解锁后，进行机外解锁，大概需要时间1.2秒左右（本案例为典型A机不解锁故障，故障时间为1.14秒）。
转换卡阻
道岔动作电流曲线图
道岔动作功率曲线图
故障分析
道岔卡组可以分为三种情况：解锁卡阻、转换卡阻和锁闭卡阻。
单从故障道岔动作电流曲线，并不能准确分辨故障，需结合故障道岔动作功率曲线，进行分析。
故障道岔动作功率曲线上存在明显一点功率突然升高，且从该点往后至结束，一直处理高功率状态，无下降趋势。该功率突然升高点，则为道岔动作卡阻点，同时根据该卡阻点时间，可判断卡阻类型。

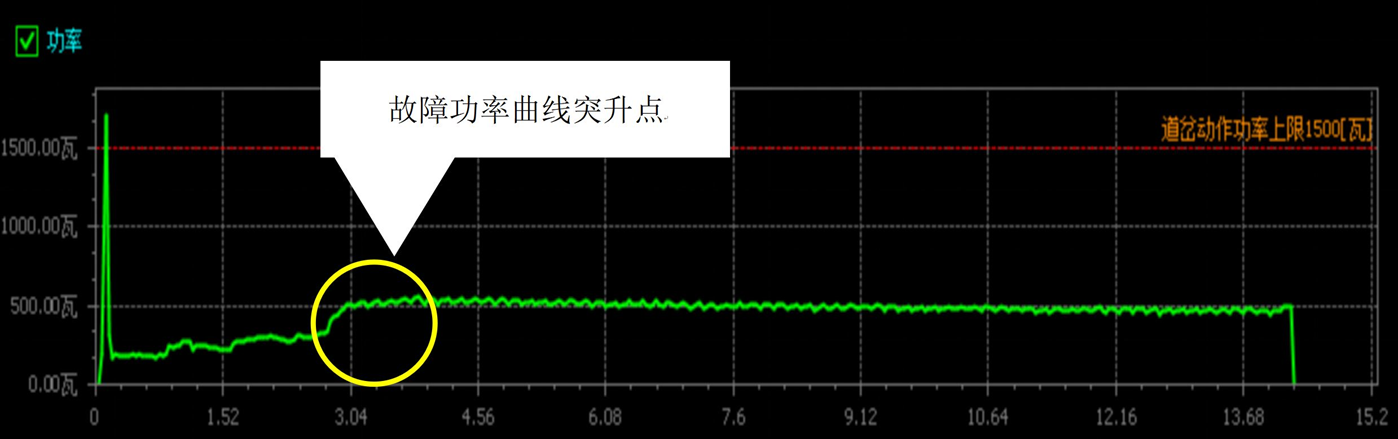

转换阶段卡阻：道岔解锁完成，开始转换。这段时间可以根据开程量/转辙机速度来推算，也可以根据现场测试保存数据，方便后期对比（本案例为典型4MM转换卡组故障，故障时间为3.04秒）。
锁闭卡阻
道岔动作电流曲线图
道岔动作功率曲线图
故障分析
道岔卡组可以分为三种情况：解锁卡阻、转换卡阻和锁闭卡阻。单从故障道岔动作电流曲线，并不能准确分辨故障，需结合故障道岔动作功率曲线，进行分析。
故障道岔动作功率曲线上存在明显一点功率突然升高，且从该点往后至结束，一直处理高功率状态，无下降趋势。该功率突然升高点，则为道岔动作卡阻点，同时根据该卡阻点时间，可判断卡阻类型。

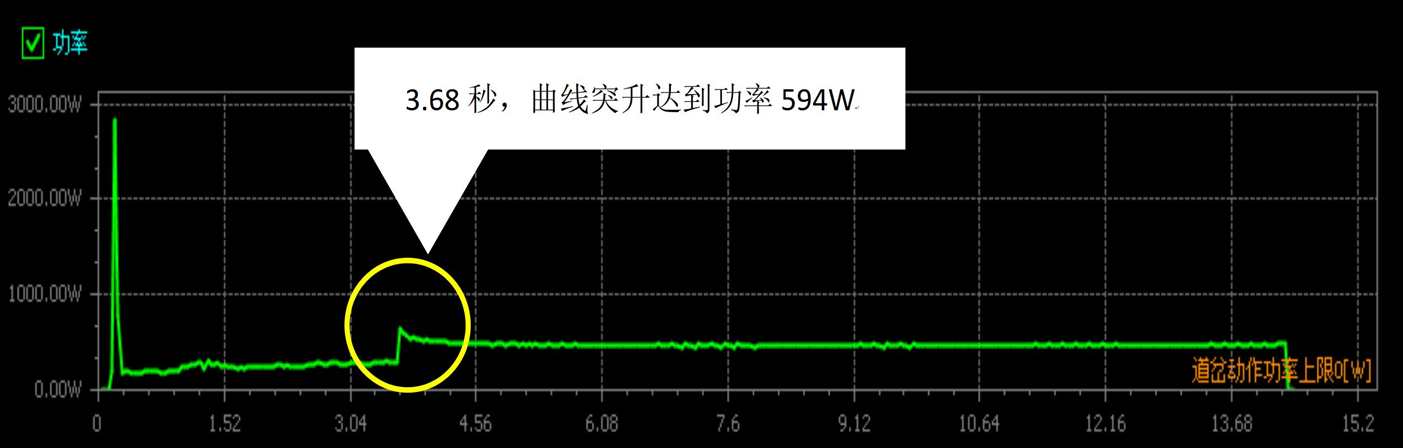

锁闭阶段卡阻：道岔转换完毕后，道岔开始锁闭，这段时间起点可以根据道岔解锁时间+转换时间来确定（本案例为典型不锁闭故障，故障时间点为3.68秒）。
电机抱死
道岔动作电流曲线图
故障分析
与正常道岔动作电流曲线比，故障时，电流陡升，然后整个动作持续13秒左右。此故障和卡组故障的道岔动作电流曲线类似，区别在于故障点电流陡升电流值会持续特别高，本案例已高于3A，甚至会更高。
这是因为此时电机停转，不再做有效功输出，变为单纯电路损耗，电机就一直处于启动阶段，此时故障电流一般能达到额定工作电流的2-5倍左右。
电机抱死原因可能为：
- 电机本身故障问题
- 转换阻力特别大，同时摩擦连接器失效。
道岔动作过程中，380V单相断电故障。
道岔动作电流曲线图
故障分析

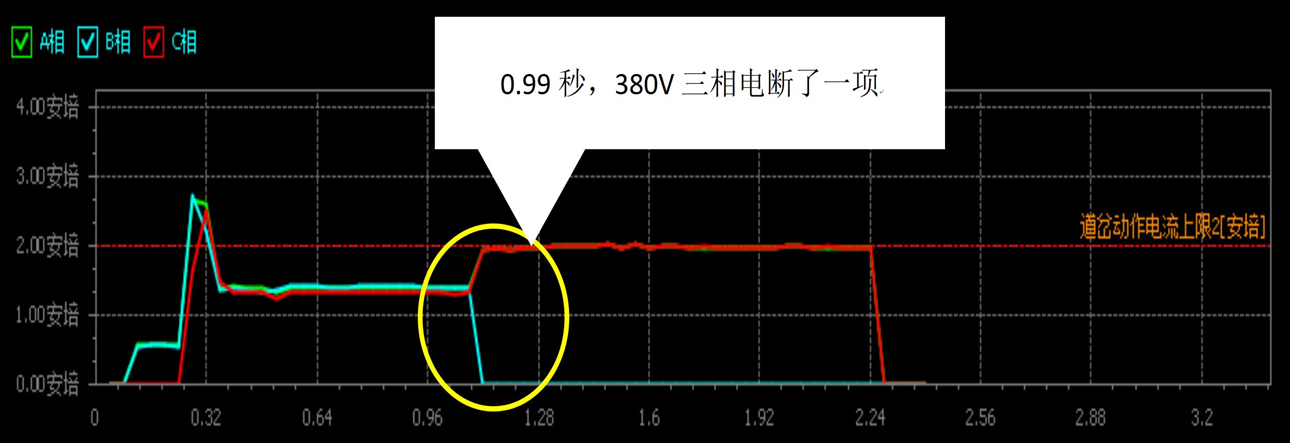

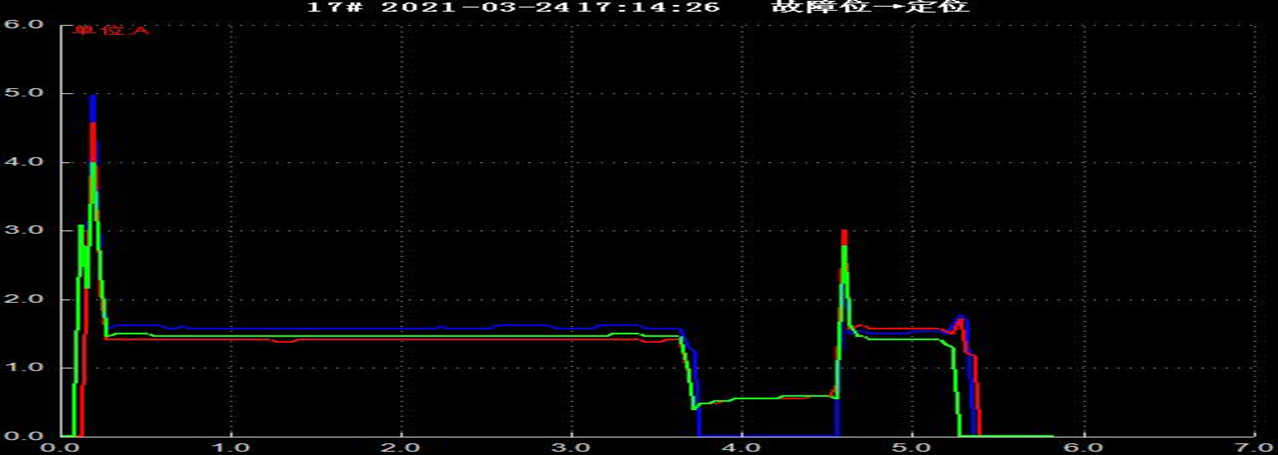

本案例中，0.99秒前道岔动作电流曲线正常，动作0.99秒后单相电流掉落为0A，其他两相电流升高，再过1秒多后（1DQJ缓放时间）三相电都掉落为0A。
1DQJ/1DQJF励磁故障
道岔动作电流曲线图
故障分析

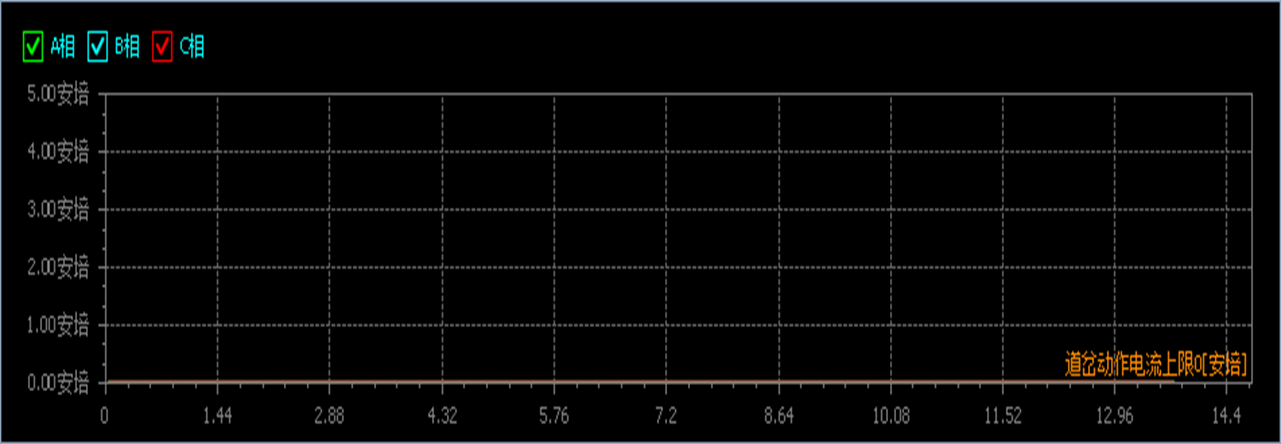

本案例中，电流始终为0A。
1DQJ自闭故障
道岔动作电流曲线图
故障分析

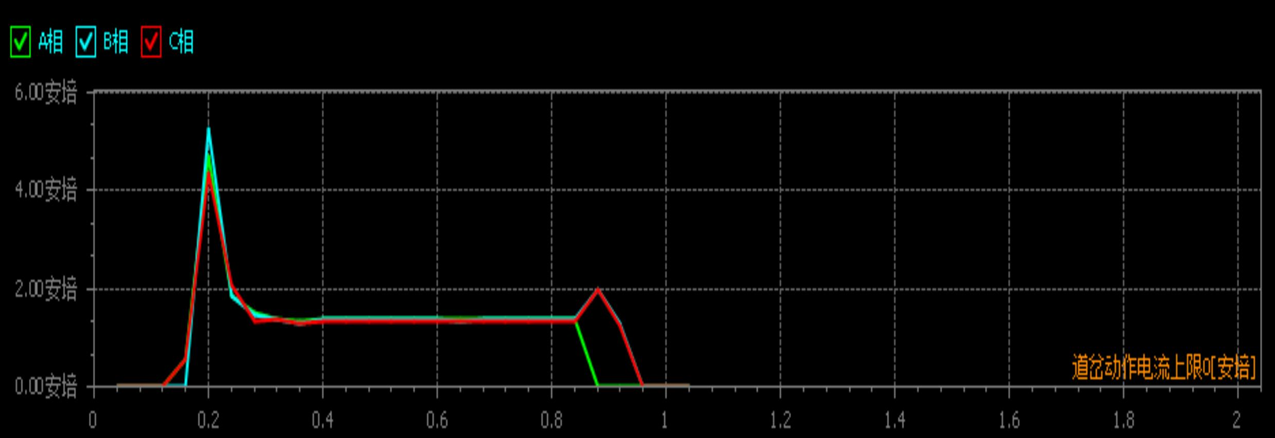

该故障动作电流曲线，一开始三相电正常，但动作持续时间只有1.04秒。动作结束时，A相电流先归零，B、C相电流后归零（因为1DQJ先落，然后1DQJF才落）。
道岔动作前，遮断器已断开故障
道岔动作电流曲线图
故障分析
该故障动作电流曲线，一项电流始终为0V，其他两项，在2DQJ转极前形成一个梯形台阶，2DQJ转极后，重新形成一个大梯形台阶，且该梯形平台电流要比正常时候电流值要低一点（断遮断，意味着380V三相电中，一项开路，一项正常，一项串进300Ω电阻）。
断X1故障
道岔动作电流曲线图
故障分析

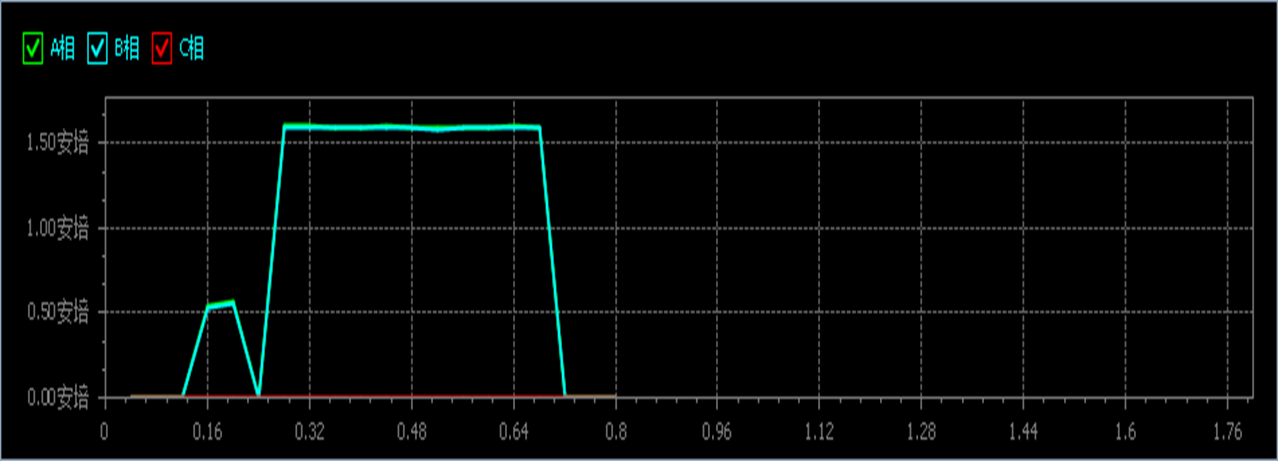

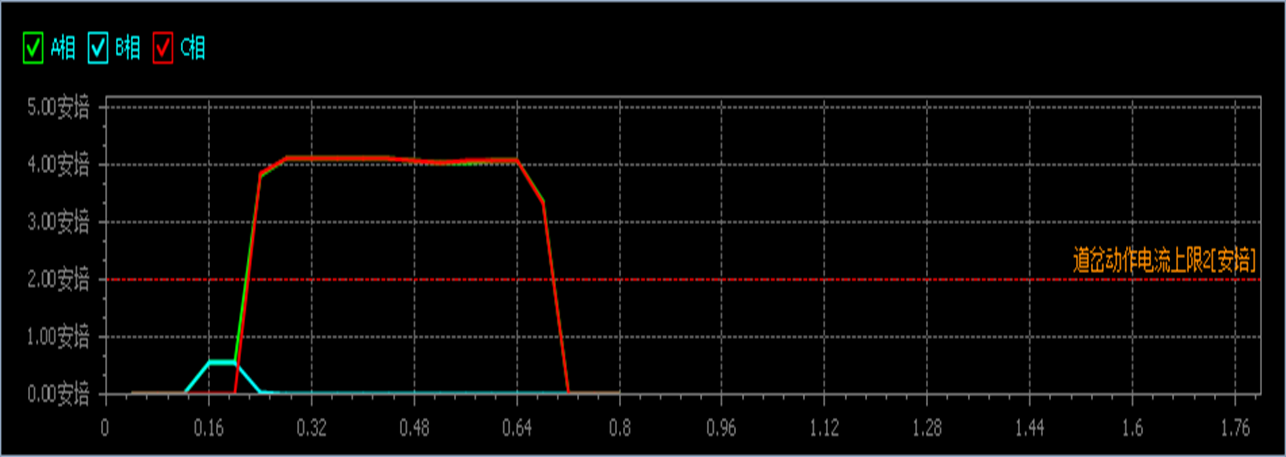

该故障动作电流曲线和断X2、X3、X4、X5有一个明显区别，无第一个小台阶。
因为X1断路，导致虽然1DQJF已励磁，但2DQJ未转极之前，380V动作电未能沟通回路。
定操，X2/X5开路故障/ 反操，X3/X4开路故障
道岔动作电流曲线图
故障分析
该故障动作电流曲线与遮断器断开故障很像，但两者有明显区别，第二个台阶的电流由于没有300Ω电阻串联，所以电流升高明显。
道岔操动，遮断器断开又合上
道岔动作电流曲线图
故障分析
该故障动作电流曲线的显著特征为转换过程中，遮断器断开导致有一段单项电流归0，另外两项电流降低（因为串进了一个300Ω电阻）。
此故障，容易发生在遮断器太松且缝隙较大的转辙机（缝隙间加片可以解决）。
本文内容摘录自《通号三中心ZDJ9型转辙机故障案例库》，作者：任祥强
